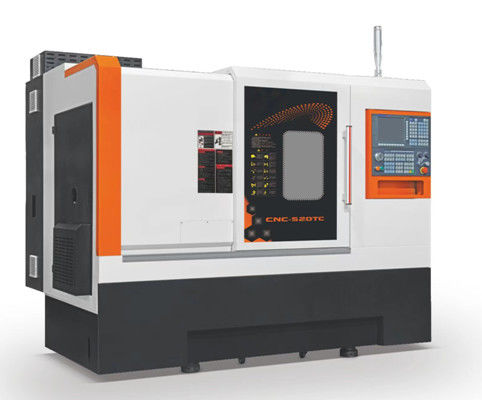

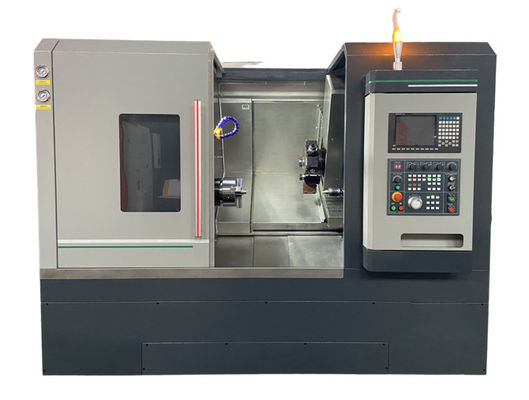

Υψηλής ακαμψίας μηχανή τρυπήματος μετάλλου CNC

Μηχανή τριβής μετάλλου CNC

Ελάχιστη ποσότητα παραγγελίας: 1 σετ/σετ
Δυνατότητα εφοδιασμού: 300 σετ/σετ ανά μήνα
Λιμάνι: Qingdao
Όροι πληρωμής: T/T
Κατάσταση: Νέα
Χώρος προέλευσης: Shandong, Κίνα (ηπειρωτική χώρα)
Ετικέτα: GNG
CNC ή όχι: CNC
Πιστοποίηση: CE
Εγγύηση: 1 έτος
Υπηρεσία μετά την πώληση: Δεν παρέχεται υπηρεσία στο εξωτερικό
Λεπτομέρειες παράδοσης: 30-45 ημέρες

Προδιαγραφές
Παραμέτροι μηχανής CNC-650TC για σύνθετες μηχανές αθροίσματος στροφής

Τεχνικές παραμέτρους			Τυπική διαμόρφωση
Πρόγραμμα	Ονομασία	παράμετρος	Ονομασία του εξαρτήματος	Καταγωγή	Ετικέτα	Παρατηρήσεις
πλατό κρεβατιού	Ξάπλωμα, βάση από υψηλής ποιότητας χυτοσίδηρο σε ένα, 30°στριφογυρισμένο κρεβάτι		σύστημα αριθμητικού ελέγχου	Ιαπωνία
Πεδίο επεξεργασίας	Μέγιστη διάμετρος περιστροφής του κρεβατιού	600 χιλιοστά	Υπηρέτης σπινθήρα	Ιαπωνία
	Μέγιστη διάμετρος επεξεργασίας του δίσκου	320 χιλιοστά	Υπηρετικό άξονα τροφοδοσίας	Ιαπωνία
	Μέγιστη διάμετρος επεξεργασίας της πλάκας αντίστασης	320 χιλιοστά	Υπηρεσία πύργου	Κοινή επιχείρηση
	Μέγιστο μήκος επεξεργασίας του αποθέματος ράβδων	480 χιλιοστά	Μηχανοκίνητο σπινθήρα	Ταϊβάν	ΓΙΑΝΤΣΥΝ
	Μέγιστη γραμμή διαμέτρου τρύπας	Φ51	Στροφικό ρουλεμάν	Ιαπωνία	NACHI
			γραμμικό οδηγό κυλίνδρων	Ταϊβάν	YINTAI
τροφοδοσία εγκεφαλικού	Μέγιστη διαδρομή στον άξονα Χ	220 χιλιοστά	βίδα σφαίρας	Ταϊβάν	FANUC 0I-TF	5σακούλες
	Μέγιστη διαδρομή στον άξονα Z	520 χιλιοστά	Πύργος τροφοδοσίας με εφοδιασμό	Ταϊβάν	FANUC
	Ταχύτατη ταχύτητα κίνησης στον άξονα X/Z	30 λεπτά.	κενό υδραυλικό τσουβάλι	Ταϊβάν	FANUC
	Διάμετρος βίδες X/Z/περίοδος	X:4010 Z:32/10	Υδραυλικό σύστημα	Κοινή επιχείρηση	TAIDA/HUICHUAN
	X/Z πλάτος γραμμικού οδηγού	45 χιλιοστά	αυτόματο σύστημα λίπανσης	Κοινή επιχείρηση	ΥΥΠΟ
	Μηχανές και συσκευές για την κατασκευή ηλεκτρικών κινητήρων	β12(Με φρένο )	Αντλία ψύξης νερού	Κοινή επιχείρηση	WANQIAN
	Σερβοκινητήρας άξονα Z	β12	Ηλεκτρικά εξαρτήματα	Γαλλία
	κινητήρας σέρβο του πύργου	3N.M.
	Κινητήρας κεφαλής ισχύος	β12
ΑκριβότηταΟΓΕ Ο	Ακριβότητα τοποθέτησης στον άξονα X και Z	± 0,003 mm
	Επαναληψιμότητα στον άξονα X και Z	± 0,003 mm
Κουτσούκ	Προδιαγραφή του μανδύα της ουράς	Μως# 5
	Ταξίδι με μανίκι	25~525	τυχαίο αρχείο
	Πεδίο πίεσης κοκτέιλ	5 ~ 25pa	Πιστοποιητικό εργοστασίου * 1 αντίγραφο Οδηγίες λειτουργίας συστήματος * 1 αντίγραφο Εγχειρίδιο Προγραμματισμού Συστήματος * 1 αντίγραφο
	Τρόπος μετακίνησης της ουράς	Προγραμματισμένη υδραυλική κίνηση

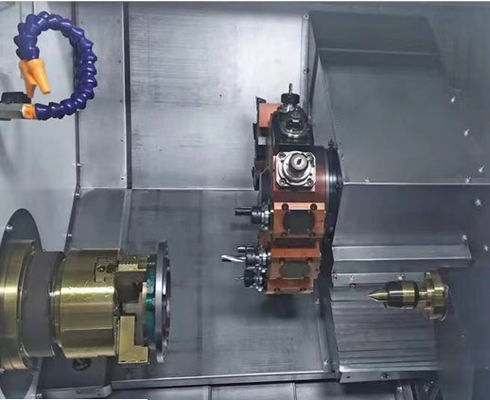

Στρίψιμο	Τύπος μύτης σπινθήρα	Α2-8
	Στρογγυλή διάμετρος τρύπας	Φ101
	Μέγιστη ταχύτητα σπινθήρα	4500 στροφές ανά λεπτό
	Δύναμη στρογγυλοκινητήρα σεροκινητήρα	11 kW
Εργαλείο	Πύργος τροφοδοσίας με εφοδιασμό	BMT55/12T
	Μέγεθος κεφαλιού κοπτήρα	330
	Προδιαγραφές χειρισμού	25*25
	Βαρετό μπαρ.	Φ32
	0 μοίρες πλευρικής κεφαλής άλεσης (1)	ER32/3000Γύρνα.
	90 μοίρες πλάγια κεφαλή άλεσης (1)	ER32/3000Γύρνα.
Άλλα	Συνολική χωρητικότητα	26KW
	καθαρό βάρος μηχανής εργαλείου	Περίπου4000 κιλά
	Μέγεθος μηχανής (μήκος * πλάτος * ύψος)	2800*1700*2000

Ενδέχεται να υπάρχουν λάθη μεταξύ της περιγραφής του προϊόντος, των δεδομένων και της πραγματικότητας, εάν υπάρχει οποιαδήποτε αλλαγή θα κοινοποιηθεί ξεχωριστά!

χαρακτηριστικά του προϊόντος
Υψηλή ακαμψία, βαριά κοπή, υψηλή σταθερότητα: η χρήση ενσωματωμένου τύπου χύτευσης με κλίση κλίσης 30 ° και με σφιχτό σχέδιο ενίσχυσης,για την ελαχιστοποίηση της παραμόρφωσης και της θερμικής παραμόρφωσης.
Υψηλή ακρίβεια και υψηλή δυναμική ανταπόκριση: χρησιμοποιούνται ρουλεμάν με σφαίρες υψηλής ακρίβειας στο μπροστινό και πίσω μέρος, έτσι ώστε το σπιντέλο να μπορεί να αποκτήσει υψηλή ακαμψία και υψηλή ακρίβεια περιστροφής του σπιντέλου.Η μονάδα σφινδάλου servo έχει υψηλή ακρίβεια και εύκολη συντήρηση.
Υψηλή απόδοση: η μέγιστη ταχύτητα σπινθήρα 4500 στροφές/λεπτο, ταχεία κίνηση έως 30 m/λεπτο.και η εικονική συνάρτηση άξονα Y πραγματοποιείται.
